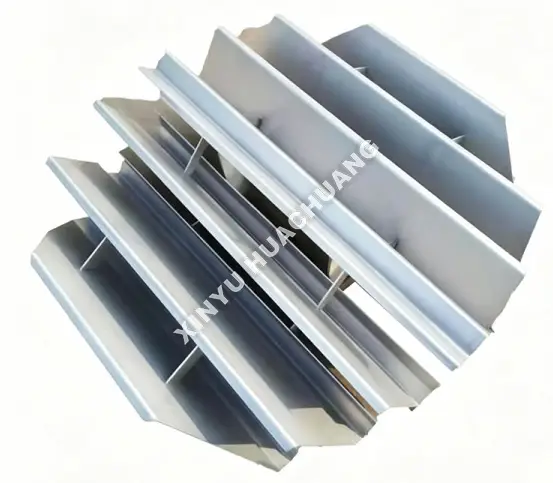

Væskeopsamlerbakke

XINYU HUACHUANG Liquid Collector Bakken er en kritisk intern komponent i tårnet, der er specielt udviklet til at opfange, opsamle og omfordele væske i pakkede kolonner med lille diameter. Denne væskeopsamlerbakke er designet til at forhindre væggennemstrømning og opretholde separationseffektivitet, og sikrer ensartet damp-væske-kontakt over hele pakkelejet. Dens kompakte, robuste design gør den ideel til laboratorietårne, pilotskalatårne ​​og processer, der kræver mellemtilførsel eller sidetræk.

Hvad er en væskeopsamlerbakke?

En væskeopsamlerbakke er en vandret gryde installeret mellem pakkesektioner i destillations-, absorptions- eller stripningskolonner. Den opfanger væske, der strømmer ned i pakningen og omfordeler den jævnt til sengen nedenfor. Denne væskeopsamlerbakke er afgørende for at opretholde søjleeffektiviteten i høje pilottårne, hvor væskefejlfordeling kan påvirke ydeevnen alvorligt. Den fungerer også som en platform for mellemfoderindsprøjtning, sideudtrækning eller temperaturovervågningspunkter.

Hvorfor denne?

● Overlegen væskeopsamling: Optimeret grydegeometri med tilstrækkelig dybde sikrer fuldstændig væskeopsamling selv ved høje damphastigheder.

● Anti-Wall-Flow-design: Perifere tætningsringe og skærme forhindrer væske i at omgå pakningen og strømme ned ad kolonnevæggene.

● Højt damppassageområde: Åbent stigrørsdesign minimerer trykfaldet, mens det tillader ubegrænset dampstrøm gennem opsamleren.

● Robust konstruktion: Bygget med premium SS304/316L eller specialiserede legeringer til at modstå termisk stress og korrosive miljøer.

● Modulær installation: Præcisionsfremstillede sektioner sikrer hurtig montering og perfekt nivellering inde i tårnet.

Tekniske specifikationer

Køreplan for udvælgelse

● Definer væske- og dampbelastninger: Beregn den forventede væskestrømningshastighed og damphastighed nøjagtigt. Dette bestemmer den nødvendige grydedybde, stigrørstørrelse og damppassageområde for væskeopsamlerbakken.

● Vurder tårndiameter: Sørg for, at bakken har den nøjagtige størrelse til din specifikke laboratorie- eller pilotsøjlediameter for at forhindre lækage.

● Materialekompatibilitet: Vælg passende metallurgi baseret på procestemperatur og kemisk aggressivitet. Standard SS316L dækker de fleste applikationer; stærkt korrosive miljøer kræver Hastelloy.

● Funktionskrav: Afgør, om bakken har brug for yderligere funktioner, såsom sidetrækdyser, mellemliggende fremføringspunkter eller omfordelingsmuligheder.

Kvalitetsinspektionsproces

● Materialebekræftelse: Streng inspektion af indgående metalplader og svejsematerialer for at sikre metallurgisk overensstemmelse.

● Dimensionsnøjagtighed: Præcisionsmåling af grydedybde, stigrørsdiameter og overordnet planhed for at garantere korrekt pasform og væskeopsamling.

● Svejsekvalitet: Omfattende visuel og NDT (ikke-destruktiv test) inspektion af alle svejsninger for at sikre lækagesikker ydeevne.

● Overfladebehandling: Verifikation af passiverings- eller belægningskvalitet for at sikre korrosionsbestandighed i barske driftsmiljøer.

● Fit-Up-test: Bekræftelse af modulære sektioner før montering for at bekræfte korrekt justering og forsegling før forsendelse.

Eftersalgsservice og support

Hos XINYU HUACHUANG er vi forpligtet til at yde omfattende og pålidelig eftersalgssupport for at sikre kontinuerlig og effektiv drift af dit udstyr. Vores dedikerede serviceteam er altid klar til at hjælpe dig.

Omfattende garantidækning

Vi tilbyder stolt to års garanti på vores udstyr. I denne periode tilbyder vi gratis vedligeholdelses- og reparationstjenester til kvalitetsrelaterede problemer, undtagen dem, der er forårsaget af forkert betjening, uautoriserede ændringer eller force majeure. For udstyr ud over den to-årige garantiperiode tilbyder vi fortsat livslang vedligeholdelse, og vi opkræver kun udgifter til reservedele og arbejdskraft.

Hurtig reaktionsmekanisme

Vi tilbyder 7×24 timers professionel teknisk telefonsupport. Efter at have modtaget en fejlmeddelelse, vil vores tekniske team svare inden for 24 timer og give en holdbar løsning. Hvis der kræves service på stedet, ankommer vores professionelle ingeniører til dit anlæg inden for en uge. I særlige tilfælde, hvor udstyret ikke kan repareres, vil vi ubetinget erstatte det med en ny enhed eller levere en erstatningsenhed i løbet af den to-årige garantiperiode, eller træffe nødvendige foranstaltninger for at genoprette normal drift.

Ofte stillede spørgsmål (FAQ)

Q1: Hvad er den primære funktion af en væskeopsamlerbakke i en pakket kolonne?

A: En væskeopsamlerbakke opfanger væske, der strømmer ned fra pakningssektionen ovenover og omfordeles jævnt til pakningslejet nedenfor. Uden denne bakke akkumuleres væskefejlfordeling over flere pakningssektioner, hvilket gradvist forringer separationseffektiviteten. Opsamlerbakken "nulstiller" i det væsentlige væskefordelingen ved hver pakningsgrænse.

Q2: Hvorfor er en væskeopsamlerbakke vigtig i høje pilottårne?

A: I høje tårne ​​med flere pakningssektioner har væske en tendens til at drive mod søjlevæggen, når den falder ned, hvilket skaber stadig mere alvorlig fejlfordeling med hver efterfølgende sektion. Uden opsamlingsbakker mellem sektionerne kan denne kumulative effekt gøre de nedre pakkesektioner næsten ineffektive, hvilket spilder dyr katalysator eller pakkemateriale.

Q3: Udover omfordeling, hvilke andre funktioner tjener opsamlerbakken?

A: Opsamlerbakken fungerer også som en platform for mellemtilførsel af foderindsprøjtning, sideudtrækning af mellemprodukter og installation af temperaturovervågningspunkter. Disse ekstra funktioner gør det til et alsidigt processtyringsværktøj, ikke kun en væskeomfordelingsenhed.

Q4: Hvordan er opsamlerbakken designet til at minimere trykfaldet?

A: Bakken er designet med et stort frit tværsnitsareal – ofte over 85 % – for at tillade opstigende damp at passere igennem med minimal modstand. Væskeopsamlingszonerne er strategisk placeret til at opfange faldende væske uden at blokere dampstrømningsvejen, hvilket bibeholder fordelene ved lavt trykfald ved drift af pakket kolonne.

Q5: Hvilke materialer bruges almindeligvis til væskeopsamlerbakker?

A: Opsamlerbakker er typisk fremstillet af SS304/316L til standardapplikationer, Hastelloy eller titanium til stærkt korrosive miljøer og PTFE-foret stål til fluorkemiapplikationer. Materialevalget matcher procesmediet og driftsbetingelserne for at sikre lang levetid.
