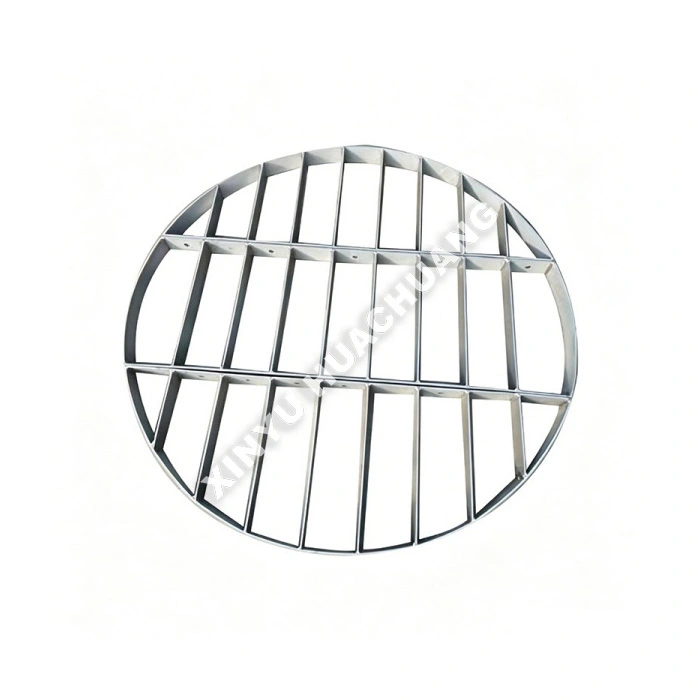

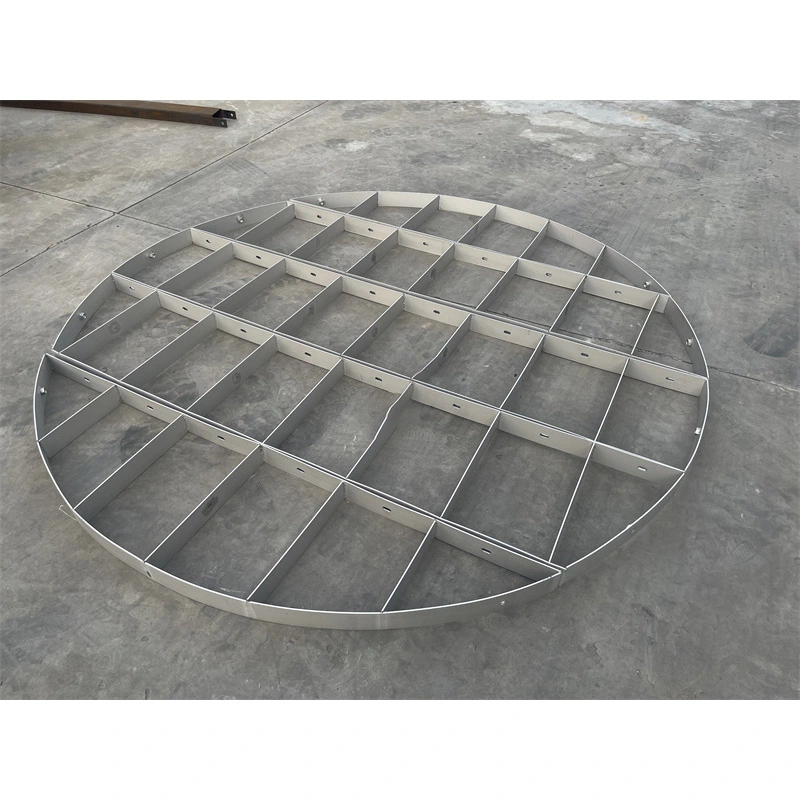

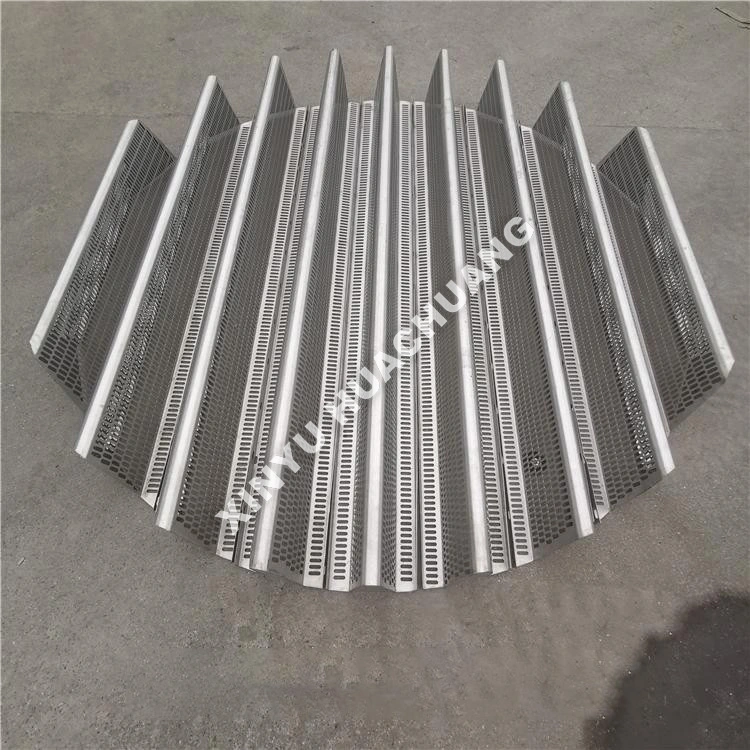

Destillation Tower Packing Support Grid

XINYU HUACHUANG-destillationstårnets pakningsgitter er en kritisk strukturel komponent, der er specielt udviklet til laboratorietårne ​​med lille diameter og pakkede tårne ​​i pilotskala. Designet til at bære vægten af ​​struktureret eller tilfældig pakning, samtidig med at det åbne areal maksimeres, sikrer dette destillationstårn-pakningsstøttegitter uhindret damp-væske-flow og forhindrer kolonneoversvømmelse. Dets robuste, men åbne design gør det til det ideelle grundlag for at opnå høj separationseffektivitet i R&D- og pilottestmiljøer.

Arbejdsprincip

Destillationstårnets pakkestøttegitter fungerer ved at tilvejebringe en stiv, vandret platform i bunden af ​​pakkelejet. Den er konstrueret med lodrette eller vandrette stænger arrangeret for at skabe et højt frit tværsnitsareal. Denne åbne geometri tillader stigende damp og nedadgående væske at passere igennem med minimalt trykfald, samtidig med at pakningspartiklerne forhindres i at falde ned i den nederste sektion. Den glatte overflade af gitteret hjælper også med at forhindre partikelophobning og tilsmudsning i bunden af ​​søjlen.

Hvor skinner det?

● Højt åbent område og lavt trykfald: Maksimerer det frie tværsnitsareal for at sikre jævn damp-væske-strømning, hvilket forhindrer flaskehalse i søjler med lille diameter.

● Høj mekanisk styrke: Konstrueret til pålideligt at understøtte vægten af ​​pakkelejet og modstå driftstryksvingninger uden deformation.

● Antifouling-design: Glatte overflader og optimeret stangafstand forhindrer faste stoffer, polymerer eller partikler i at samle sig og tilstoppe støtten.

● Præcisionspasning: Specialbearbejdet til perfekt at matche den indvendige diameter af laboratorie- og pilotglas- eller metalsøjler, hvilket sikrer, at væske ikke omgås.

● Alsidige materialer: Fås i SS304/316L, Hastelloy, PTFE og glas for at matche den kemiske kompatibilitet af din specifikke proces.

Tekniske specifikationer

Hvor er det gældende?

● Akademiske & F&U-laboratorier: Fundamentelle kinetiske undersøgelser, visualisering af separationsprocesser og katalysatortestning.

● Anlæg i pilotskala: Bryder kløften mellem F&U på bordplader og industriel opskalering for finkemikalier og lægemidler.

● Æteriske olier og naturlige ekstrakter: Skånsom, højrenhedsadskillelse af varmefølsomme terpener og dufte.

● Specialopløsningsmidler: Kontinuerlig genvinding og ultrahøj oprensning af organiske opløsningsmidler af høj værdi.

● Mad og drikke: Koncentration af naturlige smagsstoffer og udvinding af bioaktive forbindelser.

Forholdsregler ved brug

● Præcis nivellering: Sørg for, at støttegitteret er installeret perfekt vandret. Et ujævnt gitter kan forårsage væskeopsamling på den ene side, hvilket fører til alvorlig fejlfordeling og reduceret separationseffektivitet.

● Kompatibilitet med pakningsstørrelse: Bekræft, at stangafstanden på destillationstårnets pakningsstøttegitter er mindre end minimumsdimensionen af ​​din pakning for at forhindre, at partikler falder igennem.

● Sikker fiksering: I søjler med lille diameter skal du sikre dig, at gitteret er korrekt fastspændt eller svejset for at forhindre, at det flytter sig eller løfter sig under høj dampstrøm eller vakuumoperationer.

● Forrengøring: Rengør altid gitteret grundigt, før du læsser emballage for at fjerne bearbejdningsolier, metalspåner eller snavs, der kan forurene din proces.

Eftersalgsservice og support

Hos XINYU HUACHUANG er vi forpligtet til at yde omfattende og pålidelig eftersalgssupport for at sikre kontinuerlig og effektiv drift af dit udstyr. Vores dedikerede serviceteam er altid klar til at hjælpe dig.

Omfattende garantidækning

Vi tilbyder stolt to års garanti på vores udstyr. I denne periode tilbyder vi gratis vedligeholdelses- og reparationstjenester til kvalitetsrelaterede problemer, undtagen dem, der er forårsaget af forkert betjening, uautoriserede ændringer eller force majeure. For udstyr ud over den to-årige garantiperiode tilbyder vi fortsat livslang vedligeholdelse, og vi opkræver kun udgifter til reservedele og arbejdskraft.

Hurtig reaktionsmekanisme

Vi tilbyder 7×24 timers professionel teknisk telefonsupport. Efter at have modtaget en fejlmeddelelse, vil vores tekniske team svare inden for 24 timer og give en holdbar løsning. Hvis der kræves service på stedet, ankommer vores professionelle ingeniører til dit anlæg inden for en uge. I særlige tilfælde, hvor udstyret ikke kan repareres, vil vi ubetinget erstatte det med en ny enhed eller levere en erstatningsenhed i løbet af den to-årige garantiperiode, eller træffe nødvendige foranstaltninger for at genoprette normal drift.

Ofte stillede spørgsmål (FAQ)

Q1: Hvad er hovedformålet med et pakningsstøttegitter i en destillationskolonne?

A: Støttegitteret giver en stiv, vandret platform i bunden af ​​pakkelejet til at holde alle pakkeelementer eller strukturerede pakkemoduler sikkert på plads. Uden den ville pakningen kollapse ind i den nederste del af kolonnen, blokere dampstrømmen og fuldstændig ødelægge separationsevnen.

Spørgsmål 2: Hvordan minimerer gitterdesignet dets indvirkning på kolonneydelsen?

A: Gitteret er konstrueret med lodrette eller vandrette stænger arrangeret for at skabe et højt frit tværsnitsareal, ofte over 90%. Denne åbne geometri tillader stigende damp og faldende væske at passere igennem med minimalt trykfald, hvilket sikrer, at selve gitteret ikke bliver en flaskehals i masseoverførselsprocessen.

Q3: Hvorfor er antibegroningsdesign vigtigt for et støttegitter?

A: Støttegitteret sidder på det laveste punkt af pakkelejet, hvor partikler, polymeraflejringer og krystalliserede salte naturligt akkumuleres. En glat overflade og åben geometri forhindrer materialeopbygning i bunden af ​​søjlen, hvilket reducerer hyppigheden af ​​nedlukninger for rengøring og opretholder ensartet trykfald under hele kampagnen.

Q4: Hvordan er støttegitteret dimensioneret i forhold til pakningen over det?

A: Gitterets åbningsstørrelse er nøje tilpasset pakningsdimensionerne for at forhindre, at pakningselementer falder igennem. Ved tilfældig pakning er gitteråbningerne væsentligt mindre end det mindste pakningselement. Til struktureret pakning er gitteret designet til at matche modulets fodaftryk og give jævn støtte på tværs af hele sengen.

Q5: Hvilke byggematerialer er tilgængelige til støttegitter?

A: Støttegitter er tilgængelige i SS304/316L til standardapplikationer, Hastelloy og titanium til korrosive miljøer og kulstofstål med beskyttende belægninger til omkostningsfølsomme installationer. Materialet er udvalgt til at matche søjleskalmaterialet og procesbetingelserne, hvilket sikrer galvanisk kompatibilitet og lang levetid.
