Lejemåleinstrument til radial frigang

XINYU HUACHUANG lejemåleinstrumentet til radial clearance er et meget nøjagtigt, semi-automatiseret testapparat, der er specielt udviklet til at evaluere den interne radiale frigang af rullelejer. Designet til at opfylde strenge internationale standarder, anvender dette Lejer Radial Clearance-måleinstrument præcist standardiserede målebelastninger til at fange mikroforskydninger. Udstyret med intelligent PLC-automatisering og højfølsomme sensorer sikrer den sikker, pålidelig drift, samtidig med at den leverer meget reproducerbare data til R&D, kvalitetskontrol og fremstillingscertificering.

Arbejdsprincip

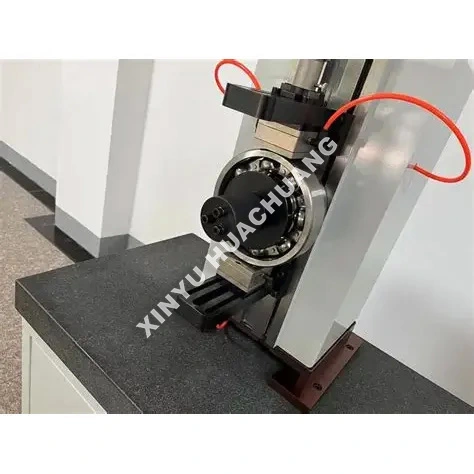

Bearing Radial Clearance Measuring Instrument fungerer efter et dynamisk, ubelastet måleprincip. Lejets indvendige ring er fastgjort og drejet af en synkronmotor, mens en præcis målebelastning påføres den ydre ring. Højfølsomme forskydningssensorer fanger den radiale bevægelse af de rullende elementer, når de passerer gennem belastningszonen. Systemet bruger differentialalgoritmer til automatisk at eliminere geometriske fejl og beregner den sande radiale clearance uden at kræve deformationskompensation.

Hvad er de karakteristiske fordele?

● Højpræcisionsmåling: Indeholder førsteklasses induktive sensorer med en statisk repeterbarhed på <1,5μm og dynamisk repeterbarhed på <2,5μm.

● Automatiseret belastning: Pneumatisk eller motoriseret belastning sikrer ensartede, standardiserede målekræfter, hvilket eliminerer manuelle betjeningsfejl.

● Intelligent databehandling: Beregner automatisk gennemsnitlig frigang, identificerer rotationsstop og genererer SPC/CPK-statistiske rapporter.

● Robust og sikker konstruktion: Bygget med en stiv mekanisk ramme og har automatisk kalibrering mod standardreferencedele for at opretholde langsigtet nøjagtighed.

● Alsidig kompatibilitet: Modulær fastgørelse giver mulighed for hurtige skift for at teste forskellige lejetyper, fra dybe rillekuglelejer til koniske rullelejer.

Tekniske specifikationer

Hvor er det gældende?

● Fremstilling af lejer: 100 % inline eller offline kvalitetsinspektion for kugle med dyb rille, cylindrisk rulle og koniske rullelejer.

● Automotive & Aerospace: Incoming quality control (IQC) og montagebekræftelse for hjulnav, gearkasser og turbinemotorer.

● Præcisionsmaskineri: Tilpasning og parringsvalg til højpræcisionsmaskinespindler og robotter.

● Vedligeholdelse og MRO: Tilstandsvurdering og clearance-evaluering af lejer under udstyrseftersyn.

Forholdsregler ved brug

● Prøveforberedelse: Rens altid lejet grundigt for at fjerne rustforebyggende midler eller fedt, der kan påvirke mikromålingen.

● Termisk ligevægt: Lad både instrumentet og lejet akklimatisere sig til stuetemperaturen (20±5℃) før test.

● Korrekt justering: Sørg for, at lejet sidder helt fladt på fiksturen for at forhindre falske aflæsninger forårsaget af den ydre ringhældning.

● Kalibrering: Kør autokalibreringsrutinen ved at bruge standardreferencelejer i begyndelsen af ​​hvert skift.

Vedligeholdelsesvejledning

● Dagligt: Tør målearmaturerne og sensorpennen af ​​med en ren, fnugfri klud. Kontroller det pneumatiske lufttryk (hvis relevant), og dræn fugt fra filteret.

● Ugentligt/Månedligt: Inspicer den roterende spindel og læssehåndtagene for jævn drift. Påfør en dråbe let maskinolie på mekaniske drejepunkter som anbefalet.

● Kvartalsvis: Udfør en komplet systemkalibrering ved hjælp af certificerede standardklaringsblokke for at verificere linearitet og forstærkningsnøjagtighed.

● Miljøkontrol: Hold instrumentet væk fra tungt vibrerende maskineri, stærke magnetfelter og direkte sollys for at bevare målestabiliteten.

Beskyttelsesdetaljer efter køb

Hos XINYU HUACHUANG er vi forpligtet til at yde omfattende og pålidelig eftersalgssupport for at sikre kontinuerlig og effektiv drift af dit udstyr. Vores dedikerede serviceteam er altid klar til at hjælpe dig.

Omfattende garantidækning

Vi tilbyder stolt to års garanti på vores udstyr. I denne periode tilbyder vi gratis vedligeholdelses- og reparationstjenester til kvalitetsrelaterede problemer, undtagen dem, der er forårsaget af forkert betjening, uautoriserede ændringer eller force majeure. For udstyr ud over den to-årige garantiperiode tilbyder vi fortsat livslang vedligeholdelse, og vi opkræver kun udgifter til reservedele og arbejdskraft.

Hurtig reaktionsmekanisme

Vi tilbyder 7×24 timers professionel teknisk telefonsupport. Efter at have modtaget en fejlmeddelelse, vil vores tekniske team svare inden for 24 timer og give en holdbar løsning. Hvis der kræves service på stedet, ankommer vores professionelle ingeniører til dit anlæg inden for en uge. I særlige tilfælde, hvor udstyret ikke kan repareres, vil vi ubetinget erstatte det med en ny enhed eller levere en erstatningsenhed i løbet af den to-årige garantiperiode, eller træffe nødvendige foranstaltninger for at genoprette normal drift.

Ofte stillede spørgsmål (FAQ)

Q1: Hvad er radial clearance, og hvorfor betyder det noget for lejeydelsen?

A: Radial spillerum er den samlede afstand, lejets indre ring kan bevæge sig radialt i forhold til den ydre ring, når der ikke påføres nogen ekstern belastning. Korrekt radial frigang er kritisk, fordi for lille frigang forårsager overdreven friktion, overophedning og for tidlig svigt, mens for meget frigang fører til vibrationer, støj og reduceret lastbærende kapacitet.

Spørgsmål 2: Hvordan fungerer princippet om dynamisk tomgangsmåling?

A: Instrumentet fikserer lejets indre ring og roterer det via en synkronmotor, mens det påfører en præcis målebelastning på den ydre ring. Højfølsomme forskydningssensorer fanger den radiale bevægelse af de rullende elementer, når de passerer gennem belastningszonen. Differentielle algoritmer eliminerer derefter automatisk geometriske fejl, såsom ude af rundhed, og leverer den sande radiale clearance-værdi.

Q3: Hvorfor bruger instrumentet differentielle algoritmer i stedet for direkte måling?

A: Lejer har iboende geometriske ufuldkommenheder - let ovalitet, overfladebølger og dimensionelle variationer i rullende elementer - som kan forvrænge simple punktmålinger. Differentialalgoritmen fanger flere datapunkter omkring den fulde rotation og adskiller matematisk disse geometriske fejl fra den faktiske clearance, hvilket sikrer målenøjagtighed uden at kræve deformationskompensation.

Q4: Hvilke lejetyper og -størrelser kan dette instrument måle?

A: Instrumentet rummer dybe rillekuglelejer, vinkelkontaktlejer, cylindriske rullelejer og koniske rullelejer over et bredt størrelsesområde. Adaptere og fiksturer kan konfigureres til at matche specifikke lejeboringsdiametre og ydre diametre, hvilket gør den velegnet til både produktionslinjekvalitetskontrol og laboratorieinspektion.

Spørgsmål 5: Hvordan understøtter dette instrument kvalitetskontrol af lejer i fremstillingen?

A: Ved at levere hurtige, nøjagtige og repeterbare målinger af radial clearance muliggør instrumentet 100 % inspektion af produktionsbatcher eller statistisk prøvetagning i henhold til ISO 5753 og ABMA-standarder. Dette sikrer, at hvert afsendte lejer opfylder den specificerede frigørelsesgruppe, hvilket reducerer garantikrav og feltfejl forårsaget af ukorrekt frigørelse.
