Aksial frigang måleinstrument til lejer

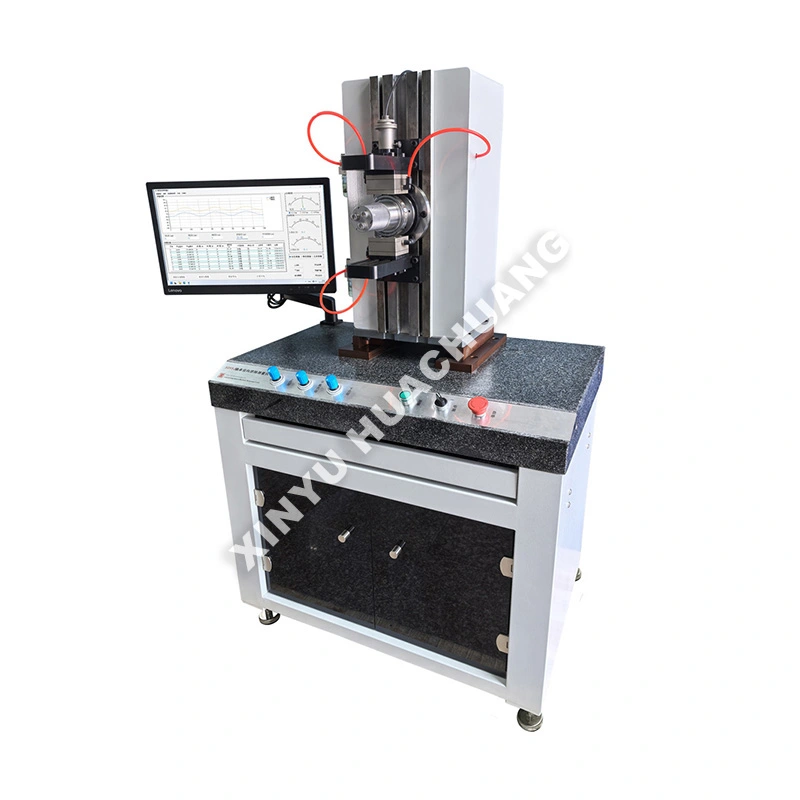

XINYU HUACHUANG Axial Clearance Measurings Instrument For Bearings er et meget nøjagtigt, semi-automatiseret testapparat specielt udviklet til at evaluere den interne aksiale frigang af rullelejer. Designet til at opfylde strenge internationale standarder, anvender dette Axial Clearance Measuring Instrument For Bearings præcist standardiserede aksiale målebelastninger til at fange mikroforskydninger. Udstyret med intelligent PLC-automatisering og højfølsomme sensorer sikrer den sikker, pålidelig drift, samtidig med at den leverer meget reproducerbare data til R&D, kvalitetskontrol og fremstillingscertificering.

Arbejdsprincip

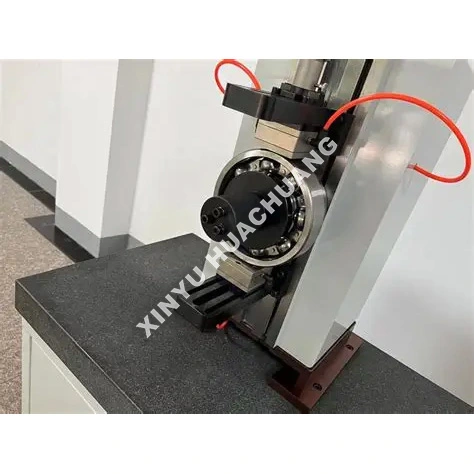

Axial Clearance Measuring Instrument For Bearings fungerer efter et dynamisk, ubelastet måleprincip. Lejets ydre ring er sikkert fastgjort og fastspændt, mens en præcis aksial målebelastning påføres den indvendige ring. Højfølsomme forskydningssensorer fanger den aksiale bevægelse af de rullende elementer, når de passerer gennem belastningszonen. Systemet bruger differentialalgoritmer til automatisk at eliminere geometriske fejl og beregner den sande aksiale frigang uden at kræve deformationskompensation.

Hvad er de karakteristiske fordele?

● Højpræcisionsmåling: Indeholder førsteklasses induktive sensorer med en statisk repeterbarhed på <1,5μm og dynamisk repeterbarhed på <2,5μm.

● Automatiseret belastning: Pneumatisk eller motoriseret belastning sikrer ensartede, standardiserede målekræfter, hvilket eliminerer manuelle betjeningsfejl.

● Intelligent databehandling: Beregner automatisk gennemsnitlig frigang, identificerer rotationsstop og genererer SPC/CPK-statistiske rapporter.

● Robust og sikker konstruktion: Bygget med en stiv mekanisk ramme og har automatisk kalibrering mod standardreferencedele for at opretholde langsigtet nøjagtighed.

● Alsidig kompatibilitet: Modulær fastgørelse giver mulighed for hurtige skift for at teste forskellige lejetyper, fra dybe rillekuglelejer til koniske rullelejer.

Tekniske specifikationer

Hvor kan det bruges?

● Fremstilling af lejer: 100 % inline eller offline kvalitetsinspektion for kugle med dyb rille, cylindrisk rulle og koniske rullelejer.

● Automotive & Aerospace: Incoming quality control (IQC) og montagebekræftelse for hjulnav, gearkasser og turbinemotorer.

● Præcisionsmaskineri: Tilpasning og parringsvalg til højpræcisionsmaskinespindler og robotter.

● Vedligeholdelse og MRO: Tilstandsvurdering og clearance-evaluering af lejer under udstyrseftersyn.

Forholdsregler ved brug

● Prøveforberedelse: Rens altid lejet grundigt for at fjerne rustforebyggende midler eller fedt, der kan påvirke mikromålingen.

● Termisk ligevægt: Lad både instrumentet og lejet akklimatisere sig til stuetemperaturen (20±5℃) før test.

● Korrekt justering: Sørg for, at lejet sidder helt fladt på fiksturen for at forhindre falske aflæsninger forårsaget af den ydre ringhældning.

● Kalibrering: Kør autokalibreringsrutinen ved at bruge standardreferencelejer i begyndelsen af ​​hvert skift.

Vedligeholdelsesvejledning

● Dagligt: Tør målearmaturerne og sensorpennen af ​​med en ren, fnugfri klud. Kontroller det pneumatiske lufttryk (hvis relevant), og dræn fugt fra filteret.

● Ugentligt/Månedligt: Inspicer den roterende spindel og læssehåndtagene for jævn drift. Påfør en dråbe let maskinolie på mekaniske drejepunkter som anbefalet.

● Kvartalsvis: Udfør en komplet systemkalibrering ved hjælp af certificerede standardklaringsblokke for at verificere linearitet og forstærkningsnøjagtighed.

● Miljøkontrol: Hold instrumentet væk fra tungt vibrerende maskineri, stærke magnetfelter og direkte sollys for at bevare målestabiliteten.

Støtte, der holder dig selvsikker

Hos XINYU HUACHUANG er vi forpligtet til at yde omfattende og pålidelig eftersalgssupport for at sikre kontinuerlig og effektiv drift af dit udstyr. Vores dedikerede serviceteam er altid klar til at hjælpe dig.

Omfattende garantidækning

Vi tilbyder stolt to års garanti på vores udstyr. I denne periode tilbyder vi gratis vedligeholdelses- og reparationstjenester til kvalitetsrelaterede problemer, undtagen dem, der er forårsaget af forkert betjening, uautoriserede ændringer eller force majeure. For udstyr ud over den to-årige garantiperiode tilbyder vi fortsat livslang vedligeholdelse, og vi opkræver kun udgifter til reservedele og arbejdskraft.

Hurtig reaktionsmekanisme

Vi tilbyder 7×24 timers professionel teknisk telefonsupport. Efter at have modtaget en fejlmeddelelse, vil vores tekniske team svare inden for 24 timer og give en holdbar løsning. Hvis der kræves service på stedet, ankommer vores professionelle ingeniører til dit anlæg inden for en uge. I særlige tilfælde, hvor udstyret ikke kan repareres, vil vi ubetinget erstatte det med en ny enhed eller levere en erstatningsenhed i løbet af den to-årige garantiperiode, eller træffe nødvendige foranstaltninger for at genoprette normal drift.

Ofte stillede spørgsmål (FAQ)

Q1: Hvad er aksial clearance, og hvordan adskiller den sig fra radial clearance?

A: Aksial frigang er den samlede afstand, lejets indre ring kan bevæge sig aksialt (langs akslens akse) i forhold til den ydre ring, når der ikke påføres nogen ekstern belastning. Mens radial frigang måler bevægelse vinkelret på akslen, måler aksial frigang bevægelse parallelt med akslen. Begge spillerum påvirker lejets ydeevne, men aksial spillerum er især kritisk for trykbelastede applikationer såsom gearkasser og vertikale pumper.

Q2: Hvordan sikrer instrumentets dynamiske måleprincip nøjagtighed?

A: Den ydre ring er sikkert fastgjort og fastspændt, mens en præcis aksial målebelastning påføres den indre ring. Højfølsomme forskydningssensorer fanger den aksiale bevægelse af de rullende elementer, når de passerer gennem belastningszonen. Systemet bruger differentielle algoritmer til automatisk at eliminere geometriske fejl - såsom fladeudløb og burslingring - og beregner den sande aksiale frigang uden at kræve deformationskompensation.

Q3: Hvorfor er aksial frigang særlig vigtig for vinkelkontakt og koniske rullelejer?

A: Vinkelkontakt og koniske rullelejer er designet til at bære kombinerede radiale og aksiale belastninger. Deres aksiale frigang bestemmer direkte kontaktvinklen mellem rullende elementer og løbebaner, som igen styrer belastningsfordeling, stivhed og varmeudvikling. Forkert aksial frigang i disse lejetyper fører til ujævn belastningsfordeling, for tidlig afskalning og katastrofalt svigt.

Q4: Kan dette instrument bruges sammen med instrumentet til måling af radial frigang til en komplet lejeinspektion?

A: Ja. Sammen giver de radiale og aksiale spillerumsinstrumenter en omfattende frigangsprofil af lejet. Mange lejespecifikationer kræver, at begge værdier skal verificeres. Brug af begge instrumenter i rækkefølge på det samme leje giver et fuldstændigt billede af den indre geometri og bekræfter, at lejet opfylder alle frigangskrav.

Q5: Hvordan understøtter instrumentet indgående inspektion og fejlanalyse?

A: Til indgående inspektion verificerer instrumentet, at nye lejer opfylder den specificerede aksiale spillerumsgruppe før installation, hvilket forhindrer kostbar omarbejdelse af samlingen. Til fejlanalyse hjælper måling af den aksiale frigang af returnerede eller fejlbehæftede lejer med at bestemme, om ukorrekt frigang var en medvirkende faktor, hvilket understøtter årsagsundersøgelse og korrigerende handling.
