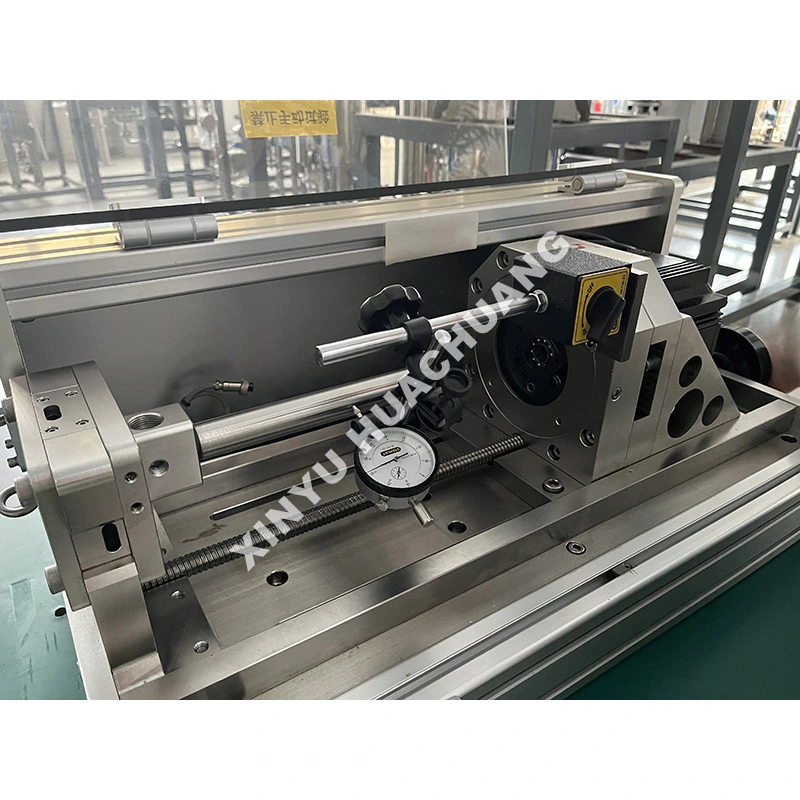

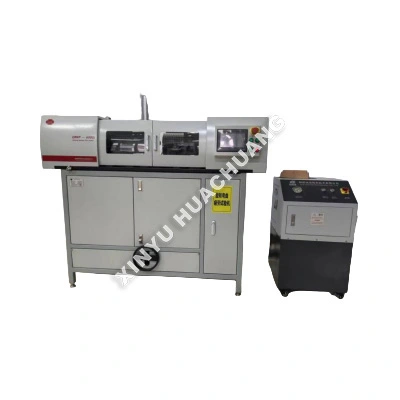

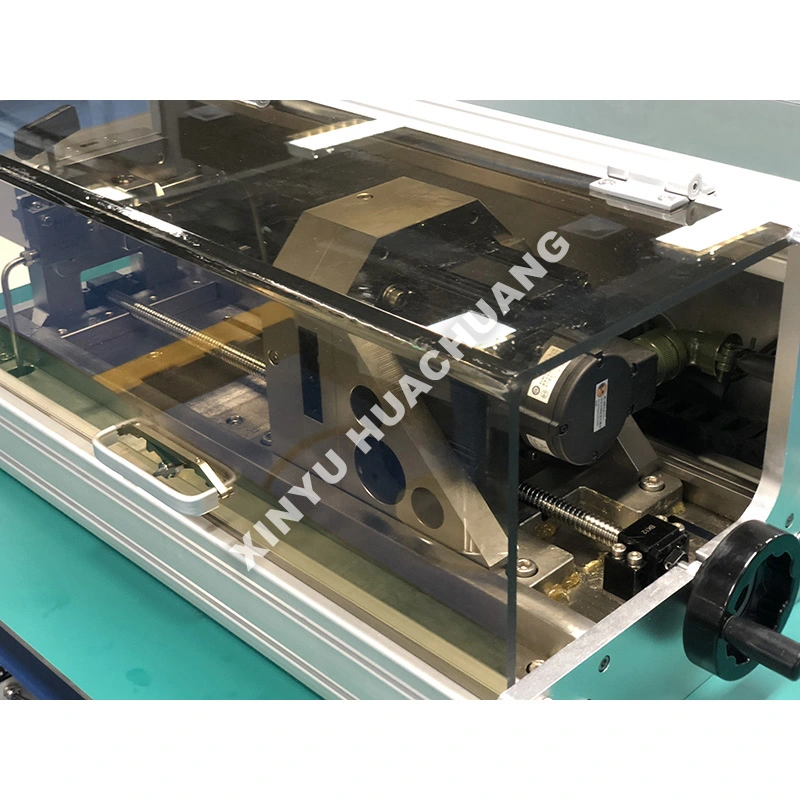

Rørfitting bøjning træthedstestmaskine

XINYU HUACHUANG Pipe Fitting Bending Fatigue Testing Machine er et højt specialiseret testapparat i industriel kvalitet, der er specielt konstrueret til at vurdere den strukturelle integritet og udmattelseslevetid for rørledningskomponenter under gentagne bøjningsbelastninger. Denne Pipeline Component Bending Fatigue Test Machine er designet til at simulere dynamiske spændinger i den virkelige verden og anvender præcist cykliske bøjningsmomenter for at evaluere revneinitiering og -udbredelse. Udstyret med intelligent PLC/PC-automatisering og sikkerhedslåse på flere niveauer sikrer den sikker, uovervåget langtidsdrift, mens den leverer yderst reproducerbare S-N-kurvedata til R&D, kvalitetskontrol og industricertificering.

Arbejdsprincip

Pipe Fitting Bending Fatigue Testing Machine fungerer ved sikkert at fastspænde et rør eller en monteringsprøve og påføre et kontrolleret, gentagne bøjningsmoment ved hjælp af servohydrauliske eller servoelektriske aktuatorer med høj præcision. Maskinen kan konfigureres til enkeltplansbøjning, rotationsbøjning eller kompleks multiaksial belastning for at simulere faktiske driftsspændinger i rørledningen. Under hele testen overvåger og registrerer systemet løbende parametre såsom bøjningsvinkel, påført moment, cyklusantal og belastning. Testen afsluttes automatisk, når prøven brækker eller når en foruddefineret lækagetærskel, hvilket giver nøjagtige data om udmattelseslevetid.

Hvor skinner det?

● Højpræcision cyklisk belastning: Indeholder førsteklasses servoaktuatorer og vejeceller for at sikre nøjagtig og stabil påføring af komplekse bøjningsbølgeformer (sinus, trekant, blok) med minimal støj.

● Multi-Axis Testing Mulighed: Understøtter enkeltplans-, dobbeltplans- og roterende bøjningstræthedstest for nøjagtigt at simulere den virkelige verden af ​​rørledningsinstallation og driftsbelastninger.

● Intelligent dataindsamling: Integreret pc-software registrerer automatisk kurver i realtid (Moment-Angle, Cycle-Failure), beregner udmattelseslevetid og genererer omfattende testrapporter.

● Robust og sikker konstruktion: Bygget med en kraftig støbt ramme og sikkerhedslåse i flere niveauer (overbelastningsbeskyttelse, nødstop, brudafspærring, lækagedetektion) for at sikre operatørens sikkerhed og udstyrets levetid.

● Fixtur, der kan tilpasses: Tilbyder en bred vifte af specialiserede spændebeslag og endeforbindelser til sikkert at holde forskellige rørdiametre, vægtykkelser og fittingsgeometrier.

Tekniske specifikationer

Hvor er det gældende?

● Olie- og gasindustrien: Evaluering af træthed af borerør, foringsrør, rør og rørledningsfittings under ekstrem cyklisk bøjning.

● Petrokemisk og kraftproduktion: Test af varmevekslerrør, kedelrør og højtryksdampledninger.

● Automotive & Aerospace: Evaluering af holdbarheden af ​​udstødningssystemer, brændstofledninger og hydrauliske slanger under vibrationer og bøjninger.

● Konstruktion og infrastruktur: Vurdering af udmattelseslevetiden for strukturelle stålrør, stilladser og brokomponenter.

● Medicinsk udstyr: Test af fleksibilitet og træthedsmodstand for katetre, guidewirer og stenter.

Forholdsregler ved brug

● Korrekt prøvejustering: Sørg altid for, at prøven er perfekt justeret i fiksturerne for at forhindre utilsigtede aksiale belastninger eller excentrisk bøjning, der kan skævvride træthedsresultater.

● Bekræftelse af klemkraft: Bekræft, at klemkraften er tilstrækkelig til at forhindre prøveglidning under højcyklustest, men ikke så høj, at den forårsager for tidlig knusning ved gribepunkterne.

● Opsætning af lækagedetektion: For komponenter i hule rørledninger skal du altid tilslutte det interne trykovervågningssystem og lækagedetektionssensorer, før du starter testen.

● Gradvis belastningsrampe-op: Brug softwarens programmerbare rampe-op-funktion til gradvist at øge bøjningsamplituden til målniveauet, hvilket forhindrer stødbelastning.

Vedligeholdelsesvejledning

● Dagligt: Inspicér alle spændebeslag og greb for slitage, revner eller deformation. Kontroller hydraulikolieniveauerne (hvis relevant), og kontroller, at alle sikkerhedslåse fungerer korrekt.

● Ugentligt/Månedligt: Smør alle bevægelige led, styreskinner og aktuatorforbindelser i henhold til producentens specifikationer. Rengør testområdet, og inspicér elektriske forbindelser for løse.

● Kvartalsvis: Udfør en omfattende systemkalibrering af vejeceller, vinkelkodere og tryktransducere ved hjælp af certificerede referencestandarder. Efterse hydraulikslanger og fittings for tegn på slid eller lækage.

● Efter-test: Følg altid en korrekt nedlukningssekvens efter et prøvebrud. Fjern forsigtigt den ødelagte prøve, rengør fiksturerne, og inspicér aktuatoren for skader forårsaget af den pludselige belastningsudløsning.

Eftersalgsservice og support

Hos XINYU HUACHUANG er vi forpligtet til at yde omfattende og pålidelig eftersalgssupport for at sikre kontinuerlig og effektiv drift af dit udstyr. Vores dedikerede serviceteam er altid klar til at hjælpe dig.

Omfattende garantidækning

Vi tilbyder stolt to års garanti på vores udstyr. I denne periode tilbyder vi gratis vedligeholdelses- og reparationstjenester til kvalitetsrelaterede problemer, undtagen dem, der er forårsaget af forkert betjening, uautoriserede ændringer eller force majeure. For udstyr ud over den to-årige garantiperiode tilbyder vi fortsat livslang vedligeholdelse, og vi opkræver kun udgifter til reservedele og arbejdskraft.

Hurtig reaktionsmekanisme

Vi tilbyder 7×24 timers professionel teknisk telefonsupport. Efter at have modtaget en fejlmeddelelse, vil vores tekniske team svare inden for 24 timer og give en holdbar løsning. Hvis der kræves service på stedet, ankommer vores professionelle ingeniører til dit anlæg inden for en uge. I særlige tilfælde, hvor udstyret ikke kan repareres, vil vi ubetinget erstatte det med en ny enhed eller levere en erstatningsenhed i løbet af den to-årige garantiperiode, eller træffe nødvendige foranstaltninger for at genoprette normal drift.

Ofte stillede spørgsmål (FAQ)

Spørgsmål 1: Hvordan simulerer maskinen driftsspændinger i rørledningen i den virkelige verden?

A: Maskinen fastspænder et rør eller en fittingprøve og påfører kontrollerede, gentagne bøjningsmomenter ved hjælp af servohydrauliske eller servoelektriske aktuatorer med høj præcision. Den kan konfigureres til enkeltplansbøjning, rotationsbøjning eller kompleks multiaksial belastning for at replikere de faktiske spændingsforhold, som rørledninger oplever under drift - inklusive bundfældning, termisk udvidelse og vibrationsinduceret træthed.

Spørgsmål 2: Hvilke parametre overvåger systemet under træthedstesten?

A: Systemet registrerer løbende bøjningsvinkel, påført moment, cyklusantal og belastningsdata i realtid. Dette omfattende datasæt giver ingeniører mulighed for at plotte S-N-kurver (stress versus antal cyklusser) og bestemme den nøjagtige udmattelseslevetid for rørledningskomponenten under de specificerede belastningsforhold.

Spørgsmål 3: Hvordan bestemmer maskinen, hvornår en prøve har fejlet?

A: Testen afsluttes automatisk, når prøven brækker eller når en foruddefineret lækagetærskel. Til tryksatte rørtests overvåger systemet internt tryk og detekterer ethvert trykfald, der indikerer en revne gennem væggen, hvilket sikrer, at målingen af ​​udmattelseslevetid afspejler faktisk svigt snarere end vilkårlige cyklusgrænser.

Q4: Kan maskinen teste både lige rørsektioner og fittings såsom albuer og T-stykker?

A: Ja. Spændesystemet og aktuatorkonfigurationen kan justeres, så de kan tilpasses lige rørsektioner, albuer, T-stykker, flanger og andre rørledningsfittings. Hver prøvetype kan testes under dens mest kritiske bøjningstilstand for at identificere det svageste punkt i rørsystemet.

Spørgsmål 5: Hvorfor er bøjningstræthedstest essentielt for rørledningskvalifikation?

A: Rørledninger i olie og gas, kemisk behandling og elproduktion er udsat for cykliske bøjningsbelastninger fra jordbevægelser, termisk cykling og udstyrsvibrationer. Bøjningstræthedstest giver de cyklus-til-fejl-data, der er nødvendige for at indstille inspektionsintervaller, validere designmargener og sikre overholdelse af pipeline-integritetsstandarder såsom API 570 og ASME B31.3.
