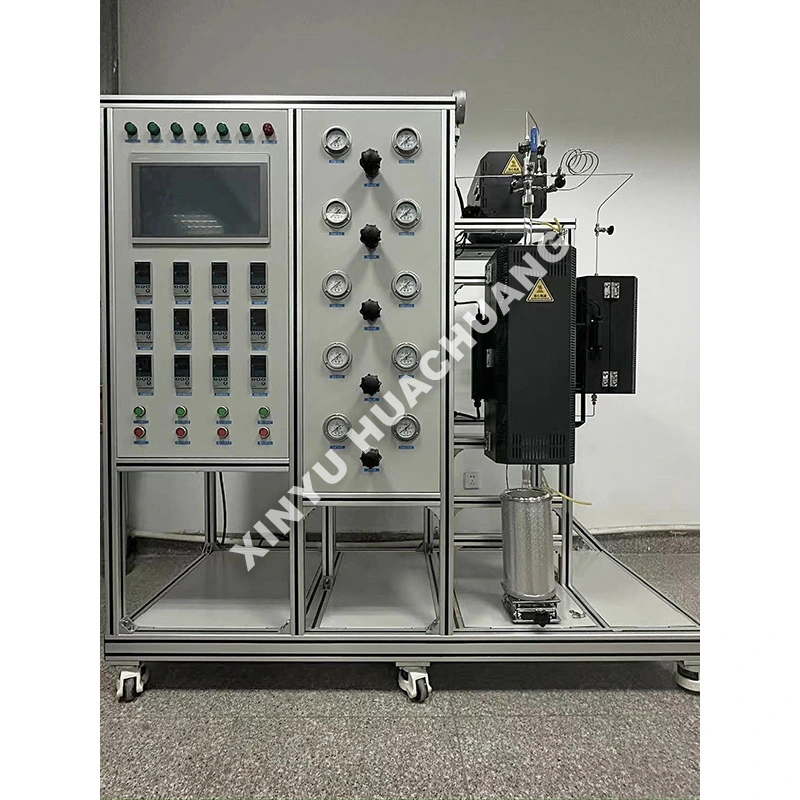

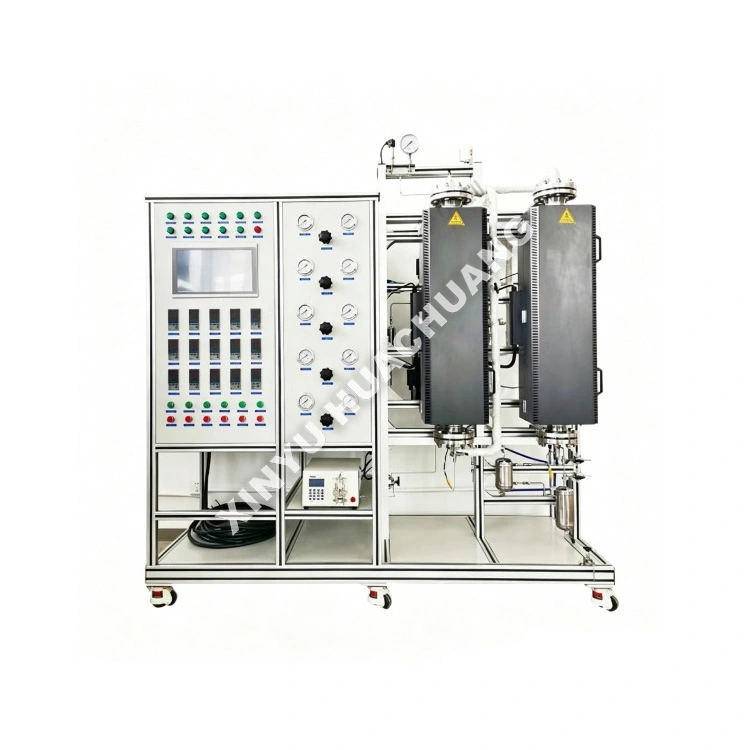

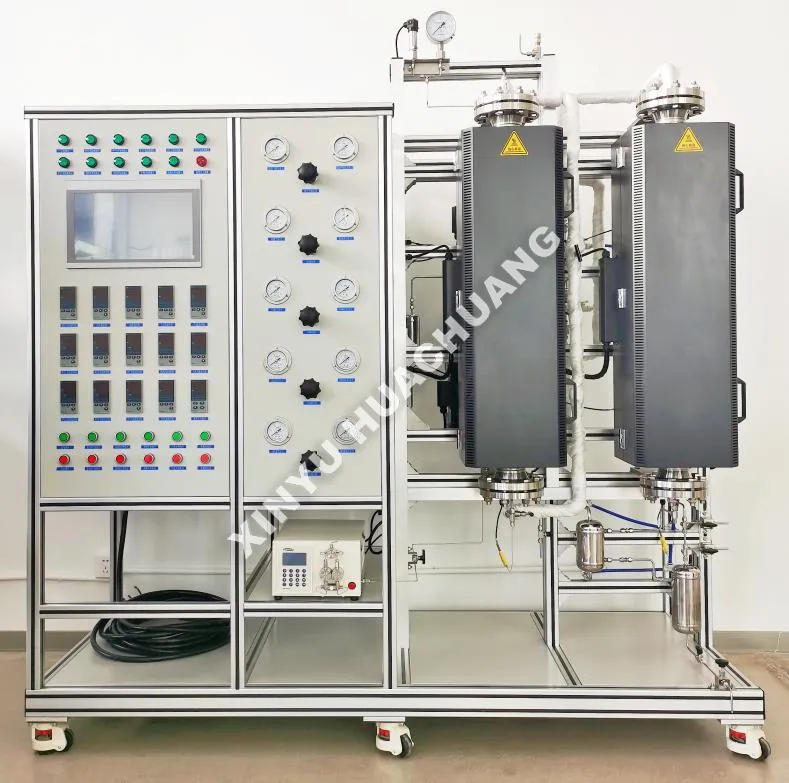

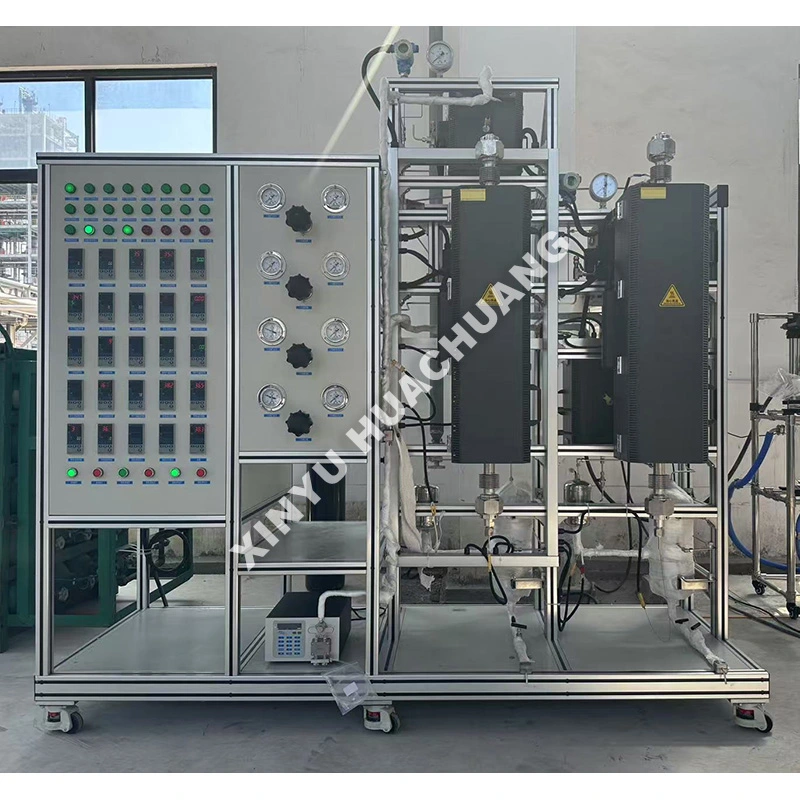

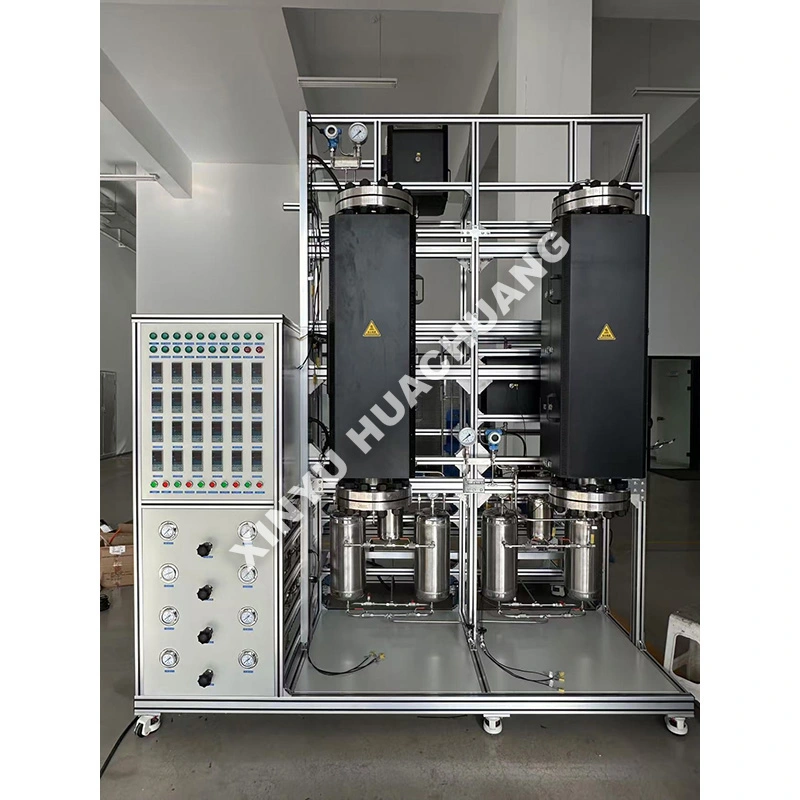

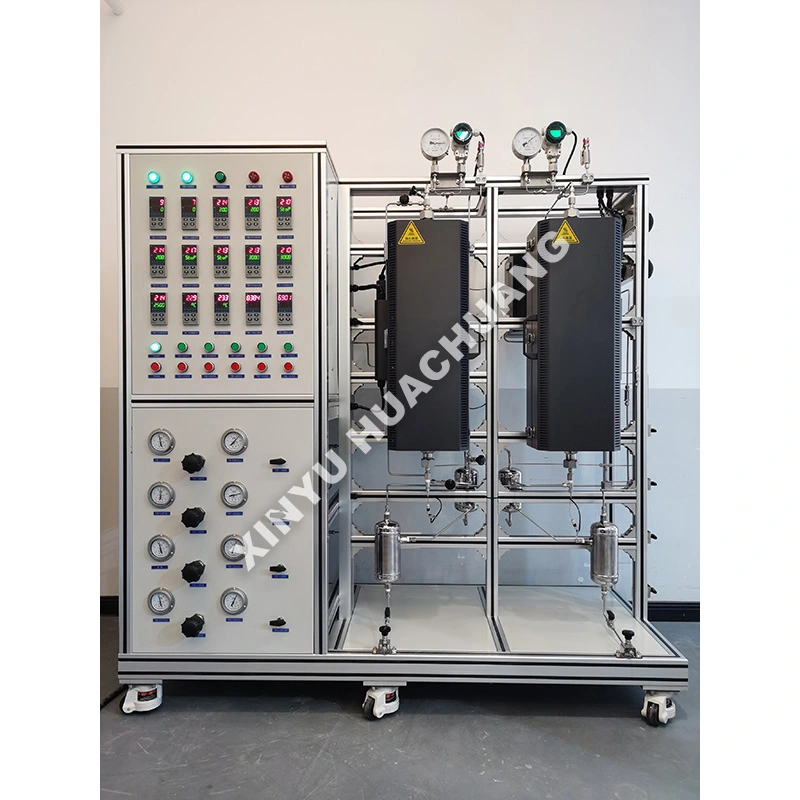

Methan Reforming Experimental Unit

XINYU HUACHUANG Methane Reforming Experimental Unit er et højautomatiseret laboratoriereaktorsystem konstrueret til præcis syngasgenerering og kinetisk forskning. Designet til at simulere industrielle dampmetanreformerings- (SMR) og tørreformeringsprocesser (DRM), kontrollerer den nøjagtigt temperatur, tryk og gas-til-kulstof-forhold. Udstyret med intelligent PLC-automatisering og sikkerhedslåse på flere niveauer er denne enhed ideel til katalysatorscreening, procesoptimering og forskning i brintproduktion inden for energi og petrokemiske områder.

Arbejdsprincip

Methan Reforming Experimental Unit fungerer gennem en fuldautomatisk sekvens: endoterme reformeringsreaktioner simuleres ved forhøjede temperaturer, med metan præcist afmålt af massestrømsregulatorer og efterfølgende blandet med enten damp (via en opvarmet bobler) eller kuldioxid. Efter forvarmning kommer den gasformige føde ind i reaktoren med fast leje - ladet med en nikkelbaseret eller ædelmetalkatalysator - hvor reformering omdanner metan til brint og carbonmonoxid. Under hele processen opretholder enheden den påkrævede højtemperaturprofil via et avanceret temperaturkontrolsystem, mens dets online gasanalysemodul kontinuerligt sporer produktsammensætningen, hvilket muliggør realtidsberegning af methanomdannelse og det resulterende H₂/CO-forhold.

Vigtige fordele

● Højtemperaturpræcision: Avanceret PID-opvarmning i flere zoner sikrer ensartet temperaturfordeling op til 900 ℃, afgørende for endoterme reformeringsreaktioner.

● Alsidig processimulering: Understøtter Steam Methane Reforming (SMR), Dry Reforming (DRM) og Autothermal Reforming (ATR) ved blot at justere fødegassens sammensætning.

● Nøjagtig dampkontrol: Integreret opvarmet boble- og fordampersystem sikrer præcise og stabile forhold mellem vand og kulstof (S/C) uden kondens i fødeledninger.

● Intelligent automatisering: PLC-PC integreret kontrol muliggør automatiseret datalogning, generering af historiske kurver og uovervåget langsigtet drift.

● Robust og sikkert design: Reaktorer er konstrueret af højtemperatur-, korrosionsbestandige legeringer (f.eks. SS316L, Inconel), med sikkerhedslåse i flere niveauer til beskyttelse mod overtemperatur, overtryk og flamme-ud.

Tekniske specifikationer

Anvendelsesområder

● Brintproduktion: FoU til Steam Methane Reforming (SMR) til brændselsceller og raffinaderibrint.

● Kulstoffangst og -anvendelse: Tørreformering af metan (DRM) for at omdanne CH4 og CO2 til værdifuld syngas.

● Katalysatorscreening: Test af Ni-baserede ædelmetal- (Ru, Rh, Pt) og perovskitkatalysatorer til reformeringsreaktioner.

● Procesoptimering: Undersøgelse af virkningerne af temperatur, tryk og S/C-forhold på methanomdannelse og forkoksningsmodstand.

● Akademisk forskning: Fundamentelle kinetiske undersøgelser og katalysatordeaktiveringsmekanismer.

Forholdsregler ved brug

● Opvarmning af dampledning: Sørg altid for, at dampgenereringssystemet og alle nedstrømsrørledninger er korrekt opvarmet og isoleret for at forhindre vandkondensering, som kan beskadige katalysatoren.

● Inert Purging: Always purge the reactor with an inert gas (N2 or Ar) before heating and before introducing steam or reactive gases to prevent oxidation or explosive mixtures.

● Afkølingssekvens: Efter eksperimentet skal du først stoppe væsketilførslen, derefter fortsætte med at strømme inert gas, mens reaktoren afkøles til stuetemperatur, før den lukkes ned.

● Gassikkerhed: Metan og brint er meget brandfarlige. Sørg for, at alle forbindelser er lækagetestede, og at systemet betjenes i et godt ventileret område med gasdetektorer.

Vedligeholdelsesvejledning

● Dagligt: Tjek gasflasketrykket, bekræft MFC-aflæsninger, og inspicér vandstanden i bobleren. Sørg for, at udstødningsgassen er korrekt udluftet eller behandlet.

● Ugentligt/månedligt: Rens eller udskift gasfiltre og fugtfælder. Efterse reaktorpakninger, ventiler og slanger for tegn på korrosion eller lækager.

● Kvartalsvis: Kalibrer massestrømscontrollere og temperatursensorer for at opretholde testnøjagtigheden. Kontroller de elektriske forbindelser i PLC-skabet for tæthed.

● Catalyst Handling: Carefully load and unload catalysts to avoid crushing. Overvåg trykfaldet regelmæssigt; a sudden increase indicates coking or bed blockage, requiring regeneration or replacement.

Eftersalgsservice og support

Hos XINYU HUACHUANG er vi forpligtet til at yde omfattende og pålidelig eftersalgssupport for at sikre kontinuerlig og effektiv drift af dit udstyr. Vores dedikerede serviceteam er altid klar til at hjælpe dig.

Omfattende garantidækning

Vi tilbyder stolt to års garanti på vores udstyr. I denne periode tilbyder vi gratis vedligeholdelses- og reparationstjenester til kvalitetsrelaterede problemer, undtagen dem, der er forårsaget af forkert betjening, uautoriserede ændringer eller force majeure. For udstyr ud over den to-årige garantiperiode tilbyder vi fortsat livslang vedligeholdelse, og vi opkræver kun udgifter til reservedele og arbejdskraft.

Hurtig reaktionsmekanisme

Vi tilbyder 7×24 timers professionel teknisk telefonsupport. Efter at have modtaget en fejlmeddelelse, vil vores tekniske team svare inden for 24 timer og give en holdbar løsning. Hvis der kræves service på stedet, ankommer vores professionelle ingeniører til dit anlæg inden for en uge. I særlige tilfælde, hvor udstyret ikke kan repareres, vil vi ubetinget erstatte det med en ny enhed eller levere en erstatningsenhed i løbet af den to-årige garantiperiode, eller træffe nødvendige foranstaltninger for at genoprette normal drift.

Ofte stillede spørgsmål (FAQ)

Spørgsmål 1: Hvordan forhindrer denne metanreformerende eksperimentelle enhed katalysatorforkoksning og deaktivering under langtidstestning?

A: Forkoksning er en kritisk udfordring i metanreformering. Vores enhed har et præcist justerbart Steam-to-Carbon (S/C)-forholdskontrolsystem, der sikrer optimal støkiometri for at undertrykke kulstofaflejring. Derudover tilbyder vi et valgfrit præ-reformer-modul, der omdanner højere kulbrinter før den rørformede hovedreaktoren, der opererer ved lavere temperaturer for at garantere stabile og milde forhold, og derved forlænge katalysatorens levetid betydeligt under eksperimentelle kørsler.

Q2: Kan denne enhed tilpasses til både Steam Methane Reforming (SMR) og Dry Reforming of Methane (DRM)?

A: Ja, enheden er meget alsidig. Den er udstyret med uafhængige, højpræcisions Mass Flow Controllere (MFC'er) til både H₂O (via fordamper) og CO₂-tilførsler. Dette giver forskere mulighed for problemfrit at skifte mellem SMR- og DRM-processer, eller endda teste bi-reformering, for at evaluere katalysatorydelse og syngas (H₂/CO-forhold) kvalitet under varierende kuldioxid- og dampmiljøer.

Spørgsmål 3: Hvordan opretholder systemet præcise temperaturprofiler givet den stærkt endoterme karakter af reformeringsreaktionen?

A: Reformeringsreaktionen kræver betydelig energitilførsel (700–1.000°C). Vores Methane Reforming Experimental Unit bruger en multi-zone programmerbar elektrisk varmeovn med avanceret PID adaptiv kontrol. Flere termoelementer er strategisk placeret langs reaktorrøret for at overvåge temperaturprofilen i realtid. Den industrielle PLC justerer dynamisk varmeeffekten for at kompensere for den endoterme køleplade, hvilket sikrer meget nøjagtige kinetiske data.

Q4: Hvordan afkøles og analyseres højtemperaturproduktgassen sikkert uden at miste kritiske data?

A: Enheden integrerer et specialiseret flertrins gaskonditioneringssystem. Højtemperaturudløbet passerer først gennem en hurtig quench-køler for øjeblikkeligt at standse eventuelle sekundære reaktioner. Det går derefter gennem en højeffektiv kondensator og gas-væske-separator for at fjerne ureageret damp og vand. Den tørrede syntesegas ledes derefter til en online gaskromatograf (GC) for præcis, realtidsanalyse af CH4-omdannelse, CO, CO₂ og H₂-udbytte.

Spørgsmål 5: Hvilke sikkerhedsmekanismer er på plads for at håndtere højtemperaturbrint og kulilte under eksperimentelle fejl?

A: Sikkerhed er altafgørende ved håndtering af syngas. Den Methane Reforming Experimental Unit har en omfattende sikkerhedsmatrix. Hvis metanstrømstransmitteren svigter, eller der registreres en temperaturflugt, udløser PLC'en øjeblikkeligt en nødstop (ESD). Den afbryder automatisk kulbrintetilførslen, åbner nitrogenudluftningsventilerne for at gøre reaktoren inert og aktiverer udstødningsventilation for at forhindre eksplosiv gasophobning, hvilket beskytter både operatøren og udstyret.
