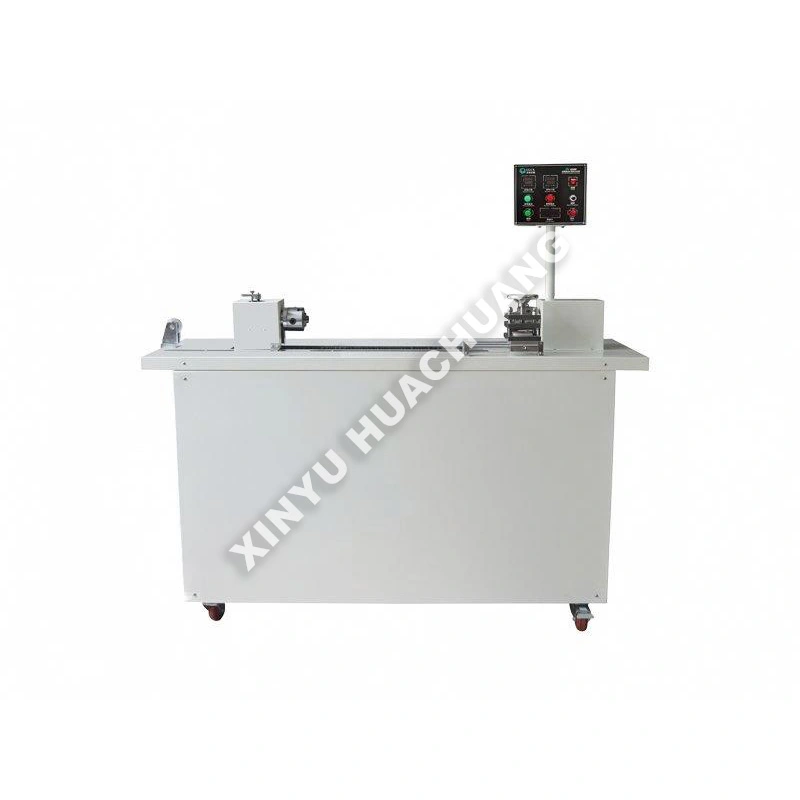

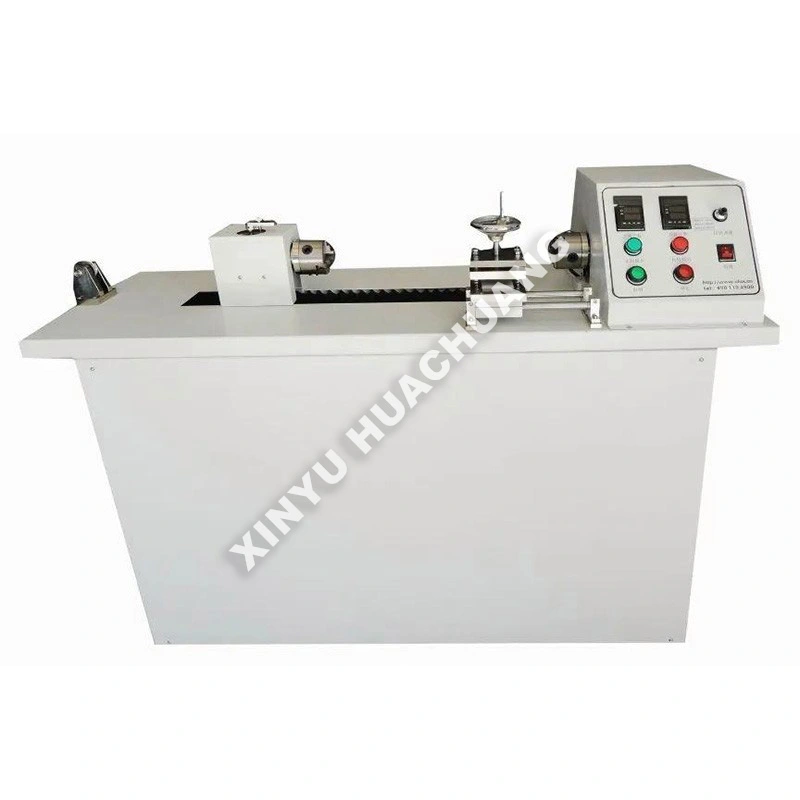

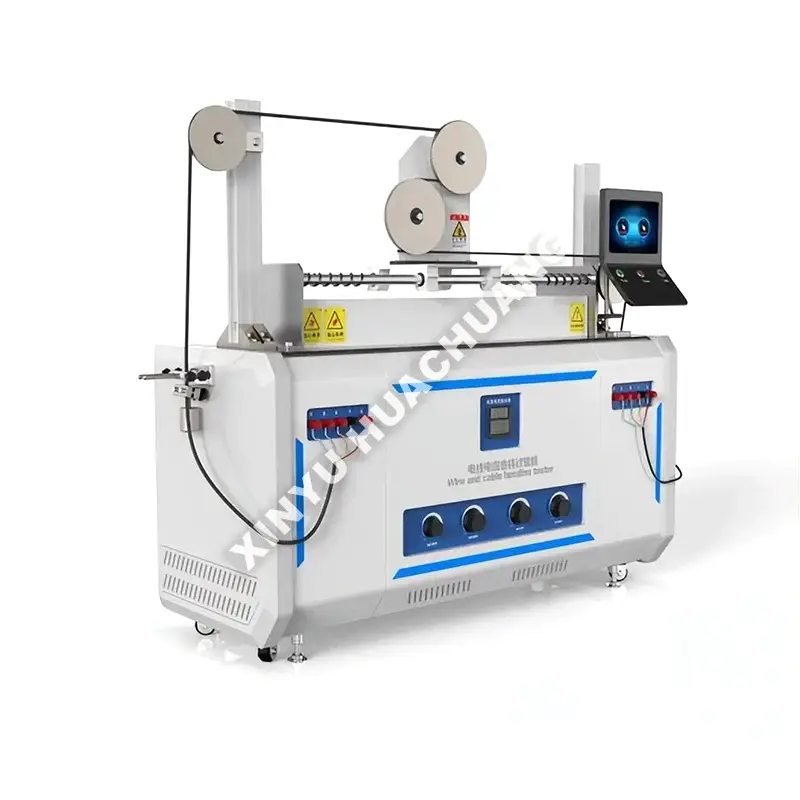

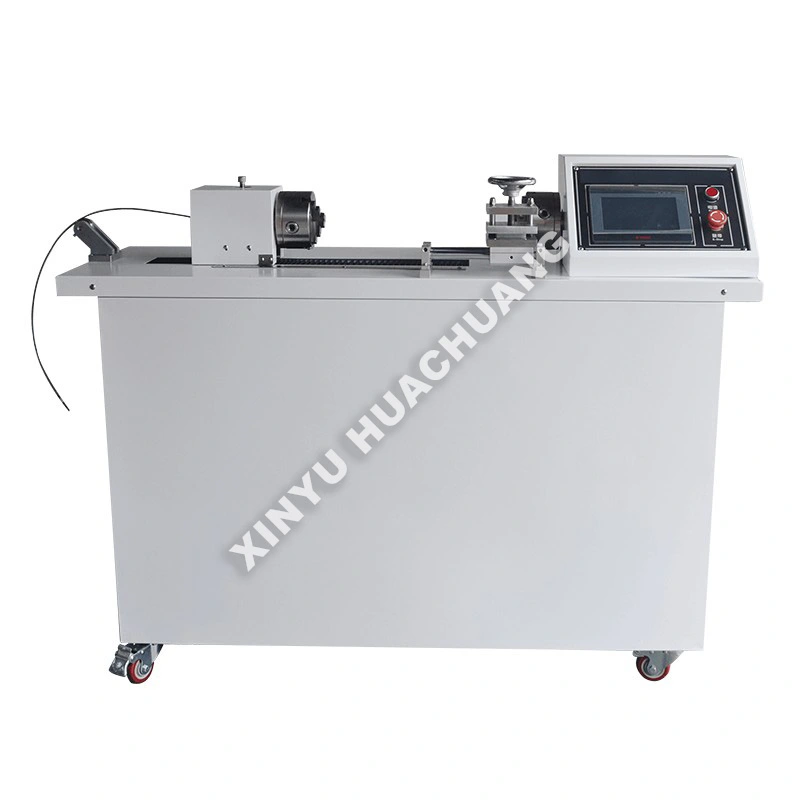

Konstant-temperatur wire bøjning og vikling prøvebænk

XINYU HUACHUANG konstant-temperatur ledningsbøjnings- og viklingstestbænk er et avanceret testapparat i industriel kvalitet, der er specielt udviklet til at evaluere den mekaniske og elektriske integritet af ledninger og kabler under strengt kontrollerede termiske miljøer. Denne testbænk er designet til at simulere specifikke driftstemperaturer og kombinerer præcist cykliske bøjnings- eller viklingshandlinger med nøjagtig, ensartet temperaturregulering. Udstyret med intelligent PLC-automatisering og sikkerhedslåse på flere niveauer sikrer den sikker, uovervåget langtidsdrift, samtidig med at den leverer yderst reproducerbare trætheds- og isoleringsdata til R&D, kvalitetskontrol og industricertificering.

Hvad er en testbænk med konstant temperatur-trådbøjning og -vikling?

En testbænk til bøjning og vikling af ledninger med konstant temperatur er et specialiseret testsystem, der integrerer et programmerbart kammer med konstant temperatur med en mekanisk bøjnings- eller viklingsmekanisme. I modsætning til standard omgivende testere, opretholder denne konstant-temperatur trådbøjnings- og opviklingstestbænk et præcist, ensartet termisk miljø (f.eks. 50 ℃, 80 ℃ eller 100 ℃), mens ledningen udsættes for gentagne mekaniske belastninger. Det er afgørende for at identificere fejlmekanismer såsom isoleringsblødgøring, termisk ældning og ledertræthed, der opstår specifikt under høje driftstemperaturer i bilindustrien, rumfart og industrielle applikationer.

Hvad får det til at skille sig ud?

● Præcis termisk kontrol: Indeholder et avanceret PID-temperaturkontrolsystem med ensartet luftcirkulation, der sikrer, at testmiljøet forbliver strengt konstant under hele bøjnings- eller viklingsprocessen.

● Mekanisk højpræcisionshandling: Anvender servodrevne aktuatorer til at give nøjagtig, trinløs justering af bøjningsvinkler, viklingshastigheder og dorndiametre for meget gentagelige resultater.

● Intelligent dataindsamling: Integreret pc-software registrerer automatisk kurver i realtid (temperatur-tid, bøjningstælle-modstand), registrerer åbne kredsløb og genererer omfattende testrapporter.

● Robust og sikker konstruktion: Bygget med termisk isolering af høj kvalitet, korrosionsbestandigt interiør og sikkerhedslåse på flere niveauer (overtemperatur, overbelastning, nødstop) for at beskytte udstyr og operatører.

● Fixtur, der kan tilpasses: Tilbyder specialiserede dorne, klemmer og bøjningsarme til sikkert at holde forskellige ledningsdiametre og kabelgeometrier uden at glide eller beskadige.

Tekniske specifikationer

Køreplan for udvælgelse

● Definer testtemperatur og ensartethed: Bestem den nøjagtige konstante temperatur, der kræves til din specifikke applikation (f.eks. 80 ℃ for motorrum til biler). Sørg for, at kammerets ensartethed (±2℃) opfylder kravene til din teststandard.

● Vurder lednings-/kabelspecifikationer: Oplys ledningsdiameter, isoleringsmateriale og overordnet kabelgeometri. Dette er afgørende for at vælge den passende dorndiameter, bøjningsarmlængde og spændekraft.

● Bestem teststandard og cyklusantal: Identificer den specifikke industristandard (f.eks. UL, IEC, GB), du skal overholde. Dette dikterer den nødvendige bøjningsvinkel, hastighed og det samlede antal cyklusser (f.eks. 10.000 til 1.000.000 cyklusser).

● Evaluer dataindsamlingsbehov: Beslut om du har brug for enkel cyklustælling eller avanceret realtidsovervågning af elektrisk kontinuitet og modstand. Vælg den relevante softwarepakke i overensstemmelse hermed.

Kvalitetsinspektionsproces

● Materialebekræftelse: Streng inspektion af indgående konstruktionsstål, varmeelementer og termiske isoleringsmaterialer for at sikre, at de opfylder specificerede ydeevne- og sikkerhedsstandarder.

● Præcisionsbearbejdning: CNC-bearbejdning af hovedrammen, bøjningsarme og dorne for at garantere perfekt justering, jævn mekanisk handling og dimensionsnøjagtighed.

● Termisk kalibrering: Omfattende kalibrering af PID-temperaturregulatoren og Pt100-sensorer ved hjælp af certificerede referencetermometre til at verificere temperaturnøjagtighed og ensartethed på tværs af testkammeret.

● Mekanisk belastningstest: Streng afprøvning af servodrivsystemet og spændebeslag under fuld belastning for at sikre jævn, vibrationsfri drift og sikker fastholdelse af prøven.

● Funktionel kørsel: En komplet tørkørsel og test af faktiske ledningsprøver for at verificere nøjagtig cyklustælling, pålidelig detektering af elektrisk kontinuitet og korrekt funktion af alle sikkerhedslåse før emballering.

Løbende support

Hos XINYU HUACHUANG er vi forpligtet til at yde omfattende og pålidelig eftersalgssupport for at sikre kontinuerlig og effektiv drift af dit udstyr. Vores dedikerede serviceteam er altid klar til at hjælpe dig.

Omfattende garantidækning

Vi tilbyder stolt to års garanti på vores udstyr. I denne periode tilbyder vi gratis vedligeholdelses- og reparationstjenester til kvalitetsrelaterede problemer, undtagen dem, der er forårsaget af forkert betjening, uautoriserede ændringer eller force majeure. For udstyr ud over den to-årige garantiperiode tilbyder vi fortsat livslang vedligeholdelse, og vi opkræver kun udgifter til reservedele og arbejdskraft.

Hurtig reaktionsmekanisme

Vi tilbyder 7×24 timers professionel teknisk telefonsupport. Efter at have modtaget en fejlmeddelelse, vil vores tekniske team svare inden for 24 timer og give en holdbar løsning. Hvis der kræves service på stedet, ankommer vores professionelle ingeniører til dit anlæg inden for en uge. I særlige tilfælde, hvor udstyret ikke kan repareres, vil vi ubetinget erstatte det med en ny enhed eller levere en erstatningsenhed i løbet af den to-årige garantiperiode, eller træffe nødvendige foranstaltninger for at genoprette normal drift.

Ofte stillede spørgsmål (FAQ)

Spørgsmål 1: Hvordan adskiller denne bænk sig fra høj- og lavtemperatur-trådbøjningstestbænken?

A: Mens høj- og lavtemperaturbænken cykler mellem ekstreme varme og kolde forhold, opretholder denne konstanttemperatur-trådbøjnings- og -viklingstestbænk et præcist, ensartet termisk miljø ved et bestemt sætpunkt - såsom 50°C, 80°C eller 100°C - gennem hele testen. Dette er vigtigt for at evaluere langsigtet ydeevne ved vedvarende driftstemperaturer frem for forbigående termiske ekstremer.

Q2: Hvilke fejlmekanismer er specifikt forbundet med konstant forhøjede temperaturer?

A: Ved vedvarende høje temperaturer gennemgår isoleringsmaterialer termisk ældning, gradvis blødgøring og tab af mekanisk styrke. Ledere oplever accelereret krybning og træthed under gentagne bøjninger. Disse langsomme nedbrydningsmekanismer bliver kun synlige under langvarig eksponering ved konstant temperatur, hvilket gør denne bænk kritisk til at forudsige levetiden.

Spørgsmål 3: Hvorfor er test med konstant temperatur vigtig for kvalificering af ledningsnet til biler?

A: Ledningsnet til biler i motorrum fungerer kontinuerligt ved forhøjede temperaturer - ofte 80°C til 125°C - i hele køretøjets levetid. Konstant-temperatur bøjning og viklingstest validerer, at isoleringen og lederen bevarer deres mekaniske integritet under disse vedvarende termiske forhold, hvilket sikrer langsigtet pålidelighed i stedet for blot kortsigtet overlevelse.

Q4: Hvor præcis er temperaturkontrollen under mekanisk test?

A: Det programmerbare konstanttemperaturkammer opretholder ensartet temperatur inden for ±1°C over hele testzonen. Denne stramme kontrol sikrer, at hver sektion af wireprøven oplever identiske termiske forhold, hvilket eliminerer temperaturgradienter, der kunne introducere variabilitet i testresultaterne.

Spørgsmål 5: Kan bænken køre test med forlænget varighed for at simulere langsigtet termisk ældning?

A: Ja. Bænken er designet til længerevarende drift og kører tusindvis af bøjnings- eller viklingscyklusser over dage eller uger ved en konstant forhøjet temperatur. Denne egenskab giver producenterne mulighed for at generere accelererede ældningsdata og forudsige levetiden for lednings- og kabelprodukter under vedvarende termiske belastninger.
